一、项目概况

本工程位于青岛市，为新建6层办公楼，坐地面积约800㎡，采用条形基础。办公楼建成投入使用后，出现明显不均匀沉降，最大沉降量达110mm，墙体出现斜裂缝、门窗变形关闭不严，存在严重结构安全隐患。经第三方检测，地基承载力不足，沉降速率尚未收敛，亟需进行地基加固与抬升纠偏。



二、沉降原因分析

经现场勘察与地质资料复核，办公楼沉降主要归因于以下因素：

地基处理不到位：该场地地基土性质复杂，条形基础施工前未对地基土进行充分加固处理，土体颗粒间存在较大孔隙，在建筑物荷载长期作用下持续压缩变形。

荷载分布不均：条形基础对荷载的传递相对集中，上部结构荷载分布不均导致地基不同部位产生差异沉降。

青岛地区地质条件：该区域地基土含粉质黏土层，压缩性较高、承载能力有限，地下水位变化进一步加剧了土体固结沉降。

三、方案选择

3.1 传统修复方案的局限

锚杆静压桩/桩基托换：需大面积开挖，施工周期长，成本高，对办公楼正常使用影响大。

普通注浆加固：传统水泥注浆压力不可控，浆液颗粒粗（40μm以上），难以有效渗入粉质黏土微孔隙，易造成二次扰动或浆液外溢。

3.2 MNC无差别沉降修复技术优势

经综合比选，决定采用MNC无差别沉降修复技术，其核心优势与本工程高度匹配：

对比维度	传统方法	MNC技术
注浆孔径	90-110mm	42mm微孔
浆液粒径	>40μm	≤5μm，可渗入0.01mm裂隙
抬升精度	厘米级	毫米级（±0.3mm）
施工扰动	大开挖/大型设备进场	微创作业，不影响正常办公
工期	通常60天以上	20-30天

四、修复方案设计

4.1 技术原理

MNC无差别沉降修复技术通过“填充—挤密—胶结—抬升”四重协同作用实现地基加固与结构复位：

微纳米级渗透填充：特种复合浆液（平均粒径5μm）在0.5-2.0MPa压力下深入土体微孔隙，将孔隙中的水与空气置换排出，实现土体密实化。

挤密固结：浆液注入后对周围土体产生径向挤压，使松散土颗粒重新排列，孔隙比减小。

化学胶结：浆液与土体发生水化反应，生成水化硅酸钙等胶凝物质，将土颗粒胶结成整体，形成“浆-土”复合结石体，承载力提升200%以上。

膨胀抬升：浆液微膨胀特性（自由膨胀率0.3%-0.8%）产生可控抬升力，配合智能联动注浆系统实现毫米级纠偏。

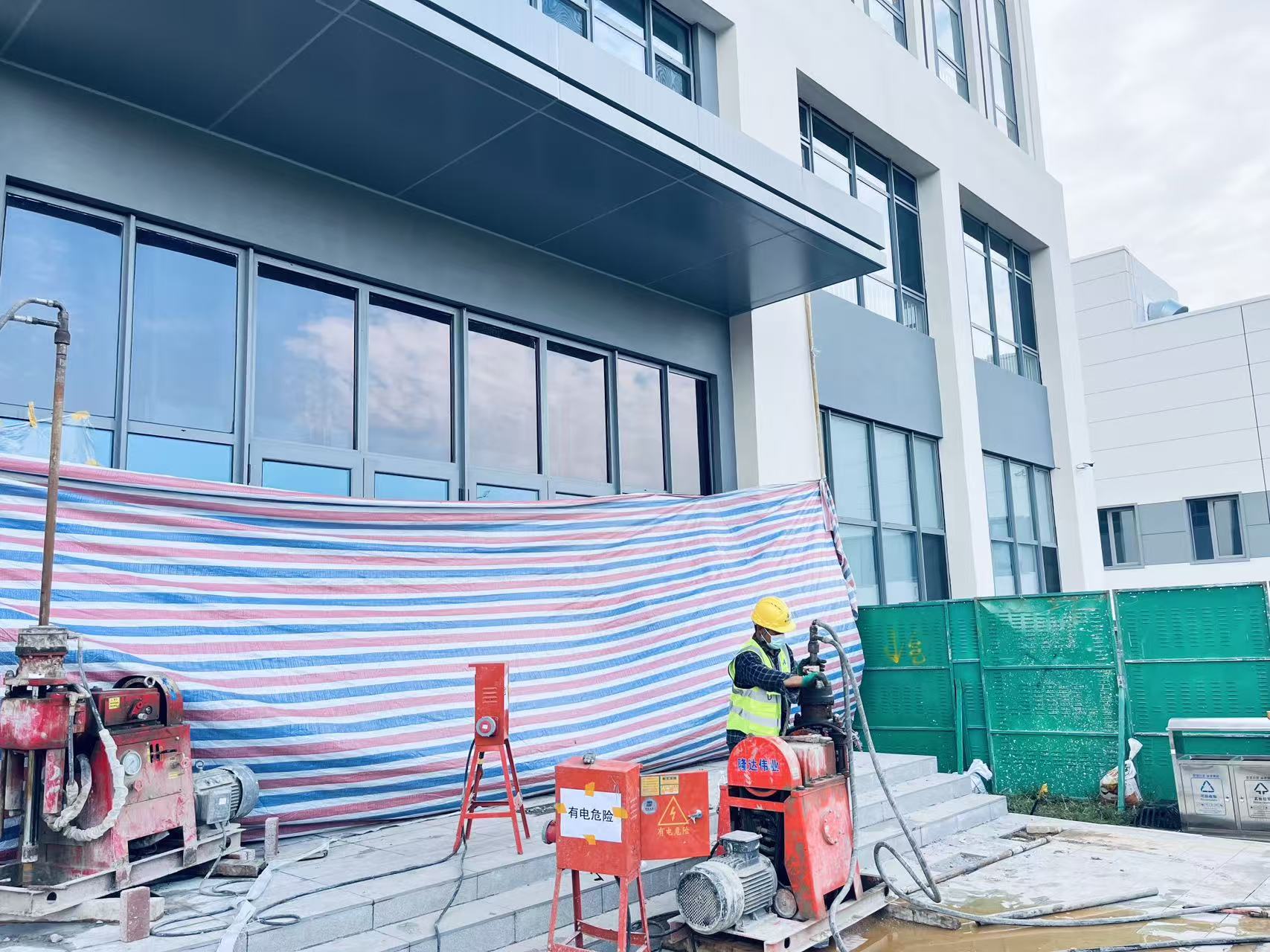

4.2 施工工艺流程

过程监控：施工期间沿条形基础及建筑物四角布设沉降观测点，采用精密水准仪进行全过程实时监测，每完成一个注浆区域即复核该区域抬升量，确保单次抬升不超过2mm，累计抬升量偏差控制在±0.5mm以内，杜绝纠偏过度。

动态调控：观测数据实时反馈至注浆控制系统，当局部抬升量达到预设值时自动暂停该区域注浆，转为周边区域补注，实现全基础面均衡抬升。



工后验证：注浆作业全部完成后，持续进行不少于60天的沉降观测，观测频率为第1周每天1次，后续每3天1次，确认日沉降速率小于0.01mm/d后方可判定沉降稳定收敛。

验收标准：最终沉降量≤2mm，倾斜率≤1‰，承载力检测结果≥380kPa，三项指标全部达标后出具加固验收报告。

五、修复效果

经约25天的精细化施工，完成全部注浆作业，修复效果如下：

沉降收敛：基础最大沉降量由修复前的110mm稳定控制在2mm以内，沉降差完全满足规范要求。

倾斜纠偏：建筑物倾斜率调整至1‰以内，满足结构安全使用要求。

承载力提升：经第三方检测，加固后地基承载力达到380kPa以上，满足6层办公楼承载力需求。

外观恢复：墙体裂缝经修复后平整如初，门窗恢复正常使用功能。

六、案例总结

本案例表明，MNC无差别沉降修复技术在应对新建建筑因地基处理不到位导致的严重不均匀沉降方面具有显著优势：

精准高效：110mm沉降在25天内完成纠偏，毫米级精度避免二次损伤；

微创作业：42mm微孔工艺，办公楼在加固期间可维持正常使用，避免了传统大开挖修复的经济损失；

地质普适：该技术在青岛粉质黏土、回填土等复杂地质条件下均表现出良好加固效果。

本工程的成功实施，为青岛地区乃至沿海软土地区类似条形基础建筑物的地基加固与纠偏提供了可复制的技术范本。
